Нагревающий кабель для труб – принцип работы

0
зима в Бердичеві

Благоустроенные системы трубопроводов, через которые подводят коммуникации, в зимний период, подвергаются угрозе разрушения под воздействием низких температур. Размерзание угрожает канализации, отоплению, в периодическом подогреве нуждаются водопроводы, пожарные коммуникации, промышленные системы. Саморегулируемые проводники, уложенные вдоль трубы, огибающие полимерные модульные конструкции, контролируют температуру и не дают промерзнуть в холодный период года.

Устройство и принцип работы нагревающего кабеля

Обустройство дома зависит от грамотного расположения источника тепла. Ученые утверждают, что для создания комфортной обстановки необходимо располагать нагревательные элементы под полом, чтобы экономно распространять нагревание окружающей среды в помещениях.

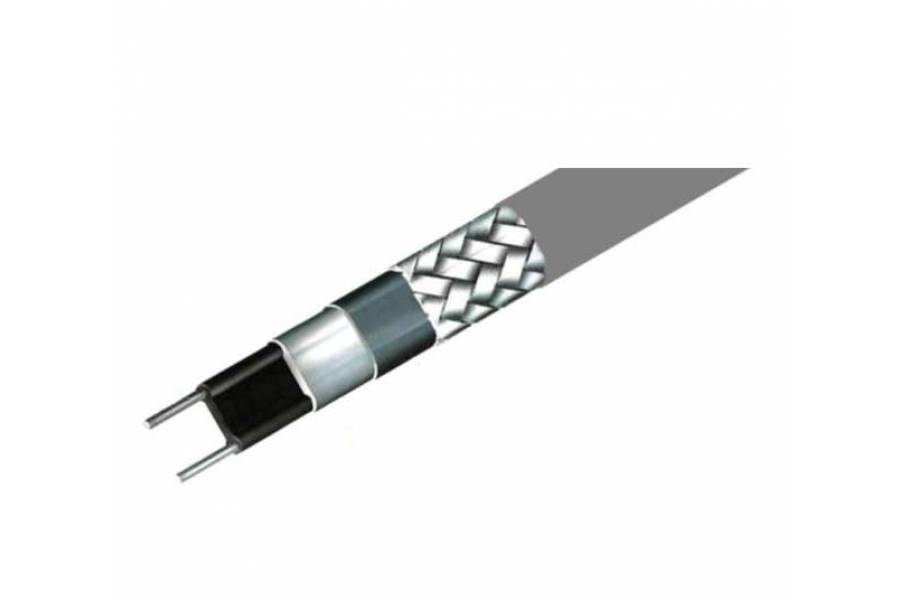

  1. Нагревающий кабель для труб состоит из части с двумя лужеными медными жилами, которые залиты пластичной смесью полупроводникового полимера с графитом.
  2. Элемент создает саморегулирующуюся матрицу, через которую происходит замыкание медных жил.
  3. Заземлением кабеля, электрической и механической защитой управляет экранирующая оплетка из луженой меди.
  4. Для создания наружного слоя используют полиолефиновый пластикат. Фторполимерную оболочку делают для ультрафиолетового излучения, агрессивной среды, конденсата.

На завершающем этапе создания кабеля используют метод радиационного сшивания. Главным преимуществом саморегулируемого проводника является энергоэффективность. Обогрев труб, помещений проводится в дозированном режиме. Если на определенном участке цепи появляется перегрев, потребление электроэнергии снижается. Устройство регулирует подачу тепла по следующему принципу:

  1. На токопроводящие жилы подают напряжение и возникает ток.
  2. Электрический модуль начинает нагреваться.
  3. При нагревании, полупроводниковый полимер с графитом расширяется и нарушает тем самым токопроводящие контакты между частицами материала.
  4. Количество параллельно включенных сопротивлений уменьшается.
  5. Происходит снижение показателя тока и подаваемого тепла.

И, наоборот, если на определенном участке снижается температура, возникает больше проводящих контактов и тепло, которое изделие отдает трубопроводам, в самонагревающемся кабеле увеличивается. Регулировка подачи тепловой энергии происходит без внешнего контроля и участия дополнительных приборов.
