Коли мова заходить про роботу з резервуарами для рідин у харчовій промисловості, фармацевтиці чи пивоварінні, більшість уявляє собі лише ємність, насоси й трубопроводи. Але є невеликі, на перший погляд, деталі, без яких неможливо вести коректний процес. Одна з таких деталей – нижній кран для рівнеміра нержавіючий з пробовідбірником. І хоча виглядає він доволі просто, у його конструкції та експлуатації прихована маса нюансів, які розумієш лише після багаторічної практики. Я сам неодноразово працював з таким обладнанням і можу з упевненістю сказати: правильний вибір і грамотна експлуатація крана впливають не тільки на зручність роботи, а й на якість кінцевого продукту.
Що таке нижній кран для рівнеміра і навіщо він потрібен
Спочатку розберімося з термінами. Рівнемір – це пристрій, що дозволяє контролювати рівень рідини всередині резервуара. Найчастіше він являє собою прозору трубку (скляну чи пластикову), з’єднану зверху і знизу з ємністю. Саме через нижній кран забезпечується зв’язок рівнеміра з рідиною.

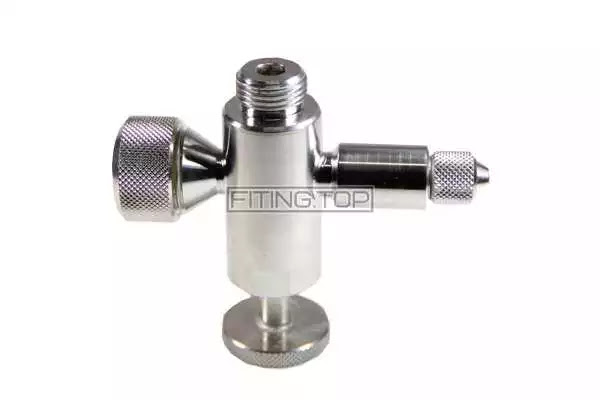

Але у промисловості рідко обмежуються лише функцією «показувати рівень». Часто потрібно відібрати невелику кількість продукту для аналізу – перевірити густину сусла, кислотність молока чи прозорість фільтрату. Тому багато конструкцій оснащені додатковим вузлом – пробовідбірником. Це і є наше головне обладнання: нижній кран для рівнеміра нержавіючий з пробовідбірником. Він поєднує два функціонали – підтримку зв’язку ємності з рівнемірною трубкою та можливість чистого, зручного відбору зразків.
Важливість цього рішення важко переоцінити. У реальній роботі кожного разу зливати продукт через головний зливний патрубок незручно, а подекуди й небезпечно – можна порушити стерильність, втратити зайвий об’єм чи пошкодити процес бродіння. А невеликий пробовідбір через спеціально розрахований кран дозволяє і технологу, і лаборанту працювати швидко та без ризику.
Конструкція і матеріали: чому саме нержавійка
Якщо розглядати конструкцію, нижній кран зазвичай має корпус із нержавіючої сталі AISI 304. Це стандарт для харчового обладнання – матеріал стійкий до корозії, витримує контакт із пивним суслом, молочними продуктами, соками та мийними розчинами CIP. Поверхню цієї сталі можна відполірувати до дзеркального блиску, що зменшує ризик утворення відкладень і спрощує санітарну обробку.
Ключовий елемент – пробовідбірник. У найпростішому вигляді це додатковий штуцер із мініатюрним вентилем чи краном. Його завдання – дозволити взяти пробу, не порушуючи основного гідравлічного зв’язку рівнеміра й резервуара. Внутрішній діаметр виходу зазвичай невеликий, близько 6-8 мм, щоб зручно було відбирати зразки у мірний циліндр чи лабораторну колбу.
Сам кран може мати кульковий або голчастий механізм запирання. На практиці частіше трапляються кулькові варіанти – вони надійні, прості та добре переносять багаторазові цикли відкривання-закривання. Але якщо потрібно дозувати дуже точно, то голчастий запір кращий, хоч і більш вимогливий до чистки.
Практика експлуатації: нюанси, яких немає в інструкціях
Ось тут починається найцікавіше. На папері все просто: встановив, під’єднав, відкрив-закрив. Але в реальності у нижнього крана для рівнеміра з пробовідбірником є маса особливостей.
Перше, що важливо – розташування. Кран завжди монтується у нижній точці рівнеміра, трохи вище дна ємності. Якщо поставити його надто низько, під час промивки через CIP можна отримати скупчення осаду саме в цій зоні. Якщо занадто високо – рівнемір показуватиме неповний об’єм.
Другий нюанс – герметичність. Бачив ситуації, коли виробник зекономив на ущільнювачах, і в результаті через мікротріщину в різьбовому з’єднанні підсмоктувалося повітря. Здавалось би, дрібниця, але у пивоварні це призводить до окислення продукту, а отже – до псування смаку. Тому я завжди раджу перевіряти ущільнення й за потреби міняти їх на силіконові чи фторопластові.
Третій момент – пробовідбір. На практиці часто буває так: оператор відкриває кран різко, потік іде сильний, і частина проби проливається повз циліндр. Тому грамотні виробники роблять ручку крана з обмежувачем – відкриваєш плавно, і рідина йде контрольовано.
Історії з практики
Пам’ятаю випадок у молочному цеху, де я консультував колег. Вони скаржилися, що проби молока для аналізу постійно «брудні» – з пластівцями, пухирцями повітря. Розібралися: нижній кран для рівнеміра стояв під кутом, і під час відкривання разом із молоком захоплювався шар повітря з трубки. Рішення виявилося простим – переставили кран строго вертикально, замінили прокладку на якісну, і проблема зникла.
Іншого разу на пивоварні ми зіткнулися з тим, що пробовідбірник забивався залишками хмелю. Там використовувалася арматура з нержавійки без внутрішньої поліровки. У результаті довелося замінити кран на варіант із ретельно обробленою внутрішньою поверхнею та з легким ухилом каналу, щоб нічого не затримувалося. Після цього проби стали чистими, без сторонніх включень.
Такі історії можуть здатися дрібницями, але саме з них складається надійність обладнання та довіра до нього.
Переваги та можливі недоліки
Відверто кажучи, нижній кран для рівнеміра нержавіючий з пробовідбірником – річ незамінна. Його плюси очевидні:
- економія часу й продукту під час відбору проб,
- підвищення точності контролю,
- зручність санітарної обробки,
- універсальність – підходить і для води, і для сусла, і для молока.
Але є й моменти, на які варто звернути увагу. По-перше, такі крани потребують регулярного чищення. Якщо знехтувати санітарною обробкою, у невеликому об’ємі пробовідбірника легко накопичуються залишки продукту. По-друге, при неправильному монтажі можливе завоздушення рівнеміра. По-третє, сам кран дорожчий, ніж звичайний нижній патрубок, але, як показує практика, витрати окупаються зручністю та якістю.
Порівняння з альтернативами
Чи можна обійтися без такого крана? Теоретично – так. Наприклад, можна відбирати проби через верхній люк або через головний злив. Але це незручно й небезпечно. Верхній люк – завжди ризик занесення мікрофлори й пилу, а злив – ризик втратити багато продукту.
Деякі пивовари використовують окремі пробовідбірні пристрої, що під’єднуються до лінії. Але це додаткові витрати й ускладнення системи. Коли ж пробовідбір вбудований у нижній кран рівнеміра – це і надійно, і компактно.
Висновки: навіщо все це потрібно
Після багатьох років роботи я дійшов простого висновку: такі «дрібниці», як нижній кран для рівнеміра нержавіючий з пробовідбірником, визначають зручність і стабільність усього виробництва. Здавалося б, це лише клапан із трубкою, але саме через нього оператор щодня отримує інформацію про продукт. Якщо пристрій працює правильно, оператор упевнений у своїх показниках, лабораторія отримує чисті проби, а технолог спокійний за процес.
Тому я завжди раджу обирати крани з якісної нержавійки AISI 304, з гарною поліровкою та продуманою конструкцією пробовідбірника. Краще один раз вкластися у надійне рішення, ніж потім боротися з постійними проблемами та втратами продукту.
У сучасному виробництві, де цінується кожна хвилина і кожен літр, такий кран – це не просто деталь. Це інструмент контролю, гарантія якості і, зрештою, впевненість у результаті.
